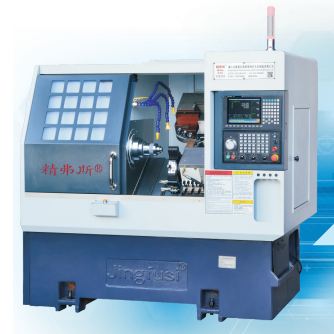

Interiorem tribus curvae sulcus Conversus et Milling Machina

Jingfusi® Internus Trium-curvarum sulcus Conversus et Machina Milling machina peculiaris instrumentum adhibitum est ad exquisitas machinationes sulci interioris cum tribus superficiebus curvatis vel contoured. Haec interior tribus curvae sulcus Conversus et Machina Milling in industriis communiter adhibita sunt quae productionem complexuum partium cum striatis vel internis profiles creari non possunt quae modos machinis conventionales utentes facile creari non possunt.

Model:CK46-3+2

Mitte Inquisitionem

depictio producti

Dum praesertim ad machinis rimam interiorem adhibita sunt, hae machinae alias quoque operationes machinis tractare possunt, easque versatiles pro amplis applicationibus efficiunt. Industriae ut aerospace, fabrica fabricandi medicinae, autocinetivi, et praecisio machinativae saepe nituntur his machinis ad intricatas et summus praecisiones componendas. Interior trium curvarum sulcus Conversus et Milling Machinae varias materias procedere possunt, in metallis, materiatis, et compositis, secundum certas necessitates machinis.

Machina Travel Diagram

Product Details

Parameter List

Item	unitas	Specification
Maximilianus. diametri	mm	250
Maximilianus. adductius diam. super lesto	mm	500
Maximilianus. diametri per dictum lectum	mm	160
Lectus obliquus gradus	gradus	35°
X axis effective itinerantur	mm	1000
Z-axis peregrinatione effective	mm	400
X/Z axis max. celeriter peregrinatione celeritate	m/min	24
Ferrum basi area	㎡	1.8 x 1.1
Apparatus magnitudine, L x W x H *	mm	2100x 1580 x 1800
Machina rete pondus	kg	2600
instrumentum no.	pcs *	8
Instrumenta quadrata	mm	20 x 20
Foramen ferro magnitudine	mm	20
Totalis equus	kw	13
Mediocris potentia consummatio	kw/h*	2
Forma facie fusum		A2-5
Fusum celeritas	rpm	6000
Fusum celeritas occasum	rpm	1-4500
Fusum Ratum Torque	Nm	35Nm (1500r/min)
Maxime talea diameter	mm	45

Machina tool Sagaciter

Apparatus accurate, Jingfus vexillum factor
Maior test item	Schematic diagram	Factory vexillum


Fusum radiale ictum;		Deprehendere runout exterioris pyramidis	0.0035


X-axis repeat position		Deprehendere iteratae positionis X-axis. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


Z-axis repetere positione		Detege positiones repetitas in Z axe. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


C axis repetere positione		Repositionem detegere in fixo puncto C-axis, nota: primum praedicere circiter 50 tempora, ut errorem machinae frigidae et machinae calidae defigendo, deinde positionis repetitae deprehendas.	XX arcus seconds


C axis situm in gyratorio		Locum temere deprehendere subtiliter de C-axis, nota: primum praedicere de 50 temporibus, ut errorem machinae frigidae et machinae calidae defigendo, deinde occasus repetitos coerceas.	LXXII arcus seconds


Si mos mos ISO vel VD1 accurate ipsius X/Z/Y axem probare vult, tempore contractus scribendi definietur. Emptorem probare debet hoc item simul initialis acceptionis Jingfusi Factory.
