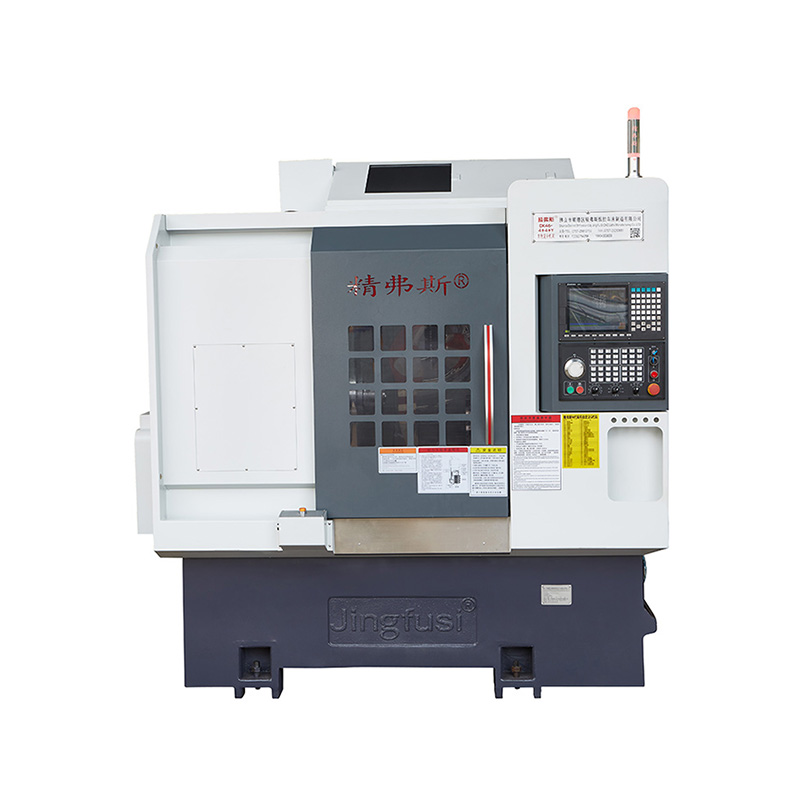

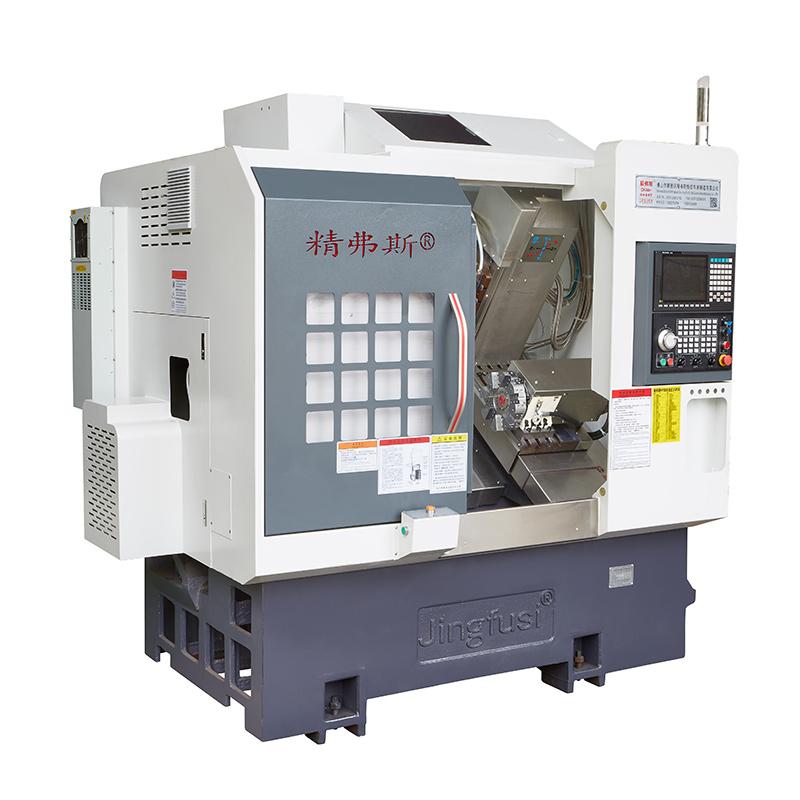

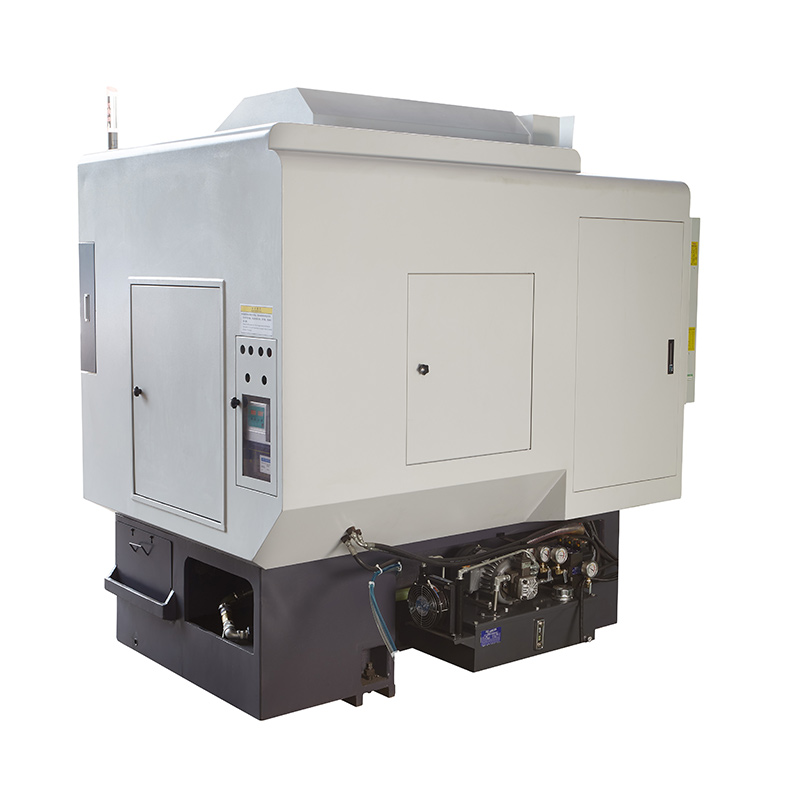

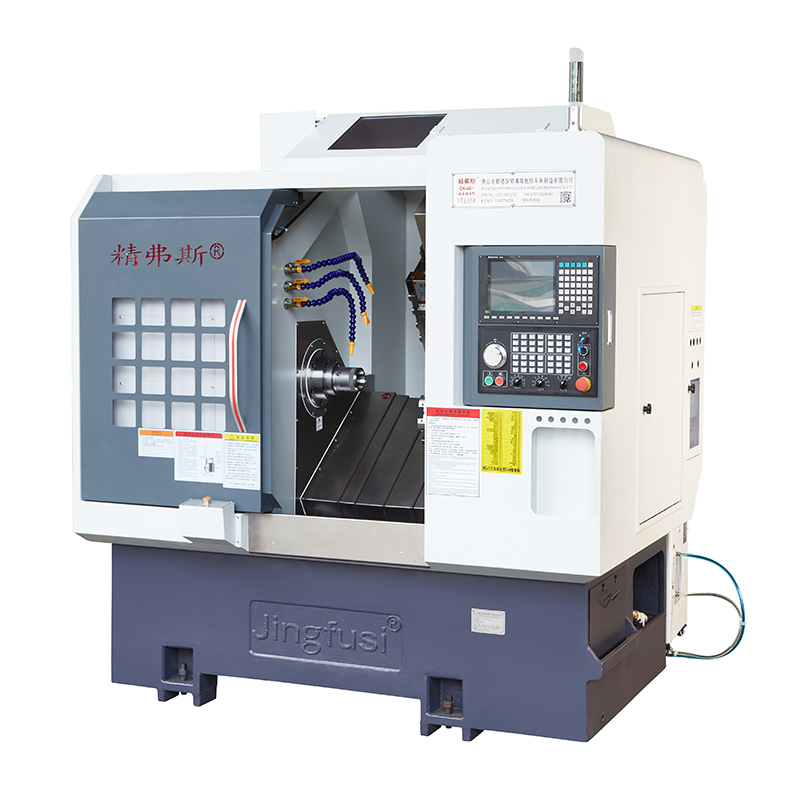

High Precision Turret Conversus et Milling Machina

Ut opificem professionalem, volumus tibi Jingfusi® alta qualitas princeps Praecisionis Turret Conversi et Machinae Milling providere. Et offeremus tibi optimam post venditionem servitii et opportunam traditionem.

Model:CK76DTY

Mitte Inquisitionem

depictio producti

Subtilitas clavis est cum ad conversionem et molam, et machina nostra tibi illam exactionem dat. Cum valida et durabili constructione, machina haec facultates habet ad operas machinas exquisitas tractandas, cum summa qualitate output.

Consilium turris Jingfusi® huius machinae permittit pro mutationibus instrumentorum mobilium et facilium, ut perficiat pro variis machinis machinis. Cum potente fuso molandi et versatione functionis, facultatem habebis multiplices partes creandi, cito et accurate.

Our High Precision Turret Conversi et Milling Machina ordinatur ad simpliciorem processus machinam et efficaciam maximize. Tatem praebet varia negotia et applicationes occupare, cum summa celeritate processus ac multi-functionalitatem.

Non solum machina nostra accurata est, sed etiam ad extremum aedificata est. Cum machina durabili et solido, haec machina amplis materiis et applicationibus tractare potest, ut meliorem fructum et proficit.

Praeterea intuitiva machinae huius machinae faciliorem reddit usum, etiam novis ad machinis. Moderationes ad usorum amicitiam destinatae sunt, ut facile possis programmata facere et machinis officium adesse.

Nostra High Precision Turret Conversio et Machina Milling exspectationem excedit secundum firmitatem, efficientiam et praecisionem. Cum suis validis facultatibus, solida constructione ac facili ad usum instrumenti, optima solutio est ad praecisionem tuam conversionem et necessitates milling.

Jingfusi® Machina Iter Diagram

Product Details

Parameter List

item	Exemplar torno	unitas	CK52DTY	CK76DTY	CK46DTY
dispensando scope	Maximum gyrationis diameter fusi	mm	700
	Maximum vertentis circuli longitudinis	mm	520
	Maxime talea diameter	mm	55	72	45
axis principalem	Maximum fusum celeritatem	rpm	4200(profecti 3500)	3200(profectis 2000)	6000 (set 4500)
	Genus fusum caput		A2 - 6	A2 -8	A2 - 5
	Fusum per foramen diametri	mm	66	86	56
pascere	X / Z / Y maximum ictum axis	mm	260/500/±60
	90° potestas capitis per medium fusi transeat	mm	30
	Maxime ieiunium motus X / Z / Y axis	m/min	24(occidere 16)/ 24(occidere 16)/14(occidere 8
	X/Z/Y axis stupra virga	mm	40
	X/Z/Y axis cylindro semita	mm	35/45/35
Virtus turris	Virtus exemplar turris (virtutis turris)	BMT	BMT55
	Potestas caput collet	IS	ER32
	Certa instrumentum possessor magnitudine	mm	25X25
	Pertulit possessor scapus diam	mm	32
electrica machinamenta	Pelagus motricium potentia / torque	KW/Nm	11KW/aestimavit 72Nm	15KW/aestimavit 98Nm	7.5 KW/rated 47Nm
	X/Z/Y axis motor potentia/torque	KW/Nm	yaskawa 2.9 KW /18.6Nm，Optional new generation3.1 KW /15Nm
	Virtus / torques turris virtutis caput motricium	KW/Nm	Nova generatio 3.1 KW/15NM
	Maximam celeritatem turris virtutis motricium	rpm	6000 (profectis 4000)
	Virtus capitis motor potentia / torque	KW/Nm	3.1 KW/15NM
	Virtus / torques turris instrumentum mutantur motricium	KW/Nm	Nova generatio 1.0 KW /3.1NM
Tailstock	Tailstock plaga	mm	520
	Maximum hydrau ictum tailstock	mm	100
	Tailstock top acus pyramidis foraminis cerei	MK	mohs V #
	Maximum inter extremum et monax	mm	690
alius	Fusum positioning fregit fabrica		Hydraulic, programmabiles ad libitum
	lecto inclinatione	°	XXX ° vel XV °
	Apparatus instrumentum longitudinis X latitudinis X altitudo	mm	2500X1680X1900
	Pondus totius machinae	KG	5000KG
	Summa potentia	kw	20
	Mediocris potentia consummatio	kw/h*	3

Machina tool Sagaciter

Apparatus accurate, Jingfus vexillum factor
Maior test item	Schematic diagram	Deprehensio modum	Factory vexillum


Fusum radialis pulsu		Deprehendere runout exterioris pyramidis	0.0035


X-axis repetere situ		Deprehendere iteratae positionis X-axis. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


Z-axis repetere situ		Detege positiones repetitas in Z axe. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


Y-axis repeat situ		Detege positiones repetitas in Y axe. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.004


C axis repetere situ		Repositionem detegere in fixo puncto C-axis, nota: primum praedicere circiter 50 tempora, ut errorem machinae frigidae et machinae calidae defigendo, deinde positionis repetitae deprehendas.	XX arcus seconds


C axis situ gyratorius		Locum temere deprehendere subtiliter de C-axis, nota: primum praedicere de 50 temporibus, ut errorem machinae frigidae et machinae calidae defigendo, deinde occasus repetitos coerceas.	LXXII arcus seconds


Potestas capitis clamping pulsus		Conus ictum	0.015

Potestas capitis clamping pulsus		Plausu verberans	0.01

Si mos mos ISO vel VD1 accurate ipsius X/Z/Y axem probare vult, tempore contractus scribendi definietur. Emptorem probare debet hoc item simul initialis acceptionis Jingfusi Factory.
