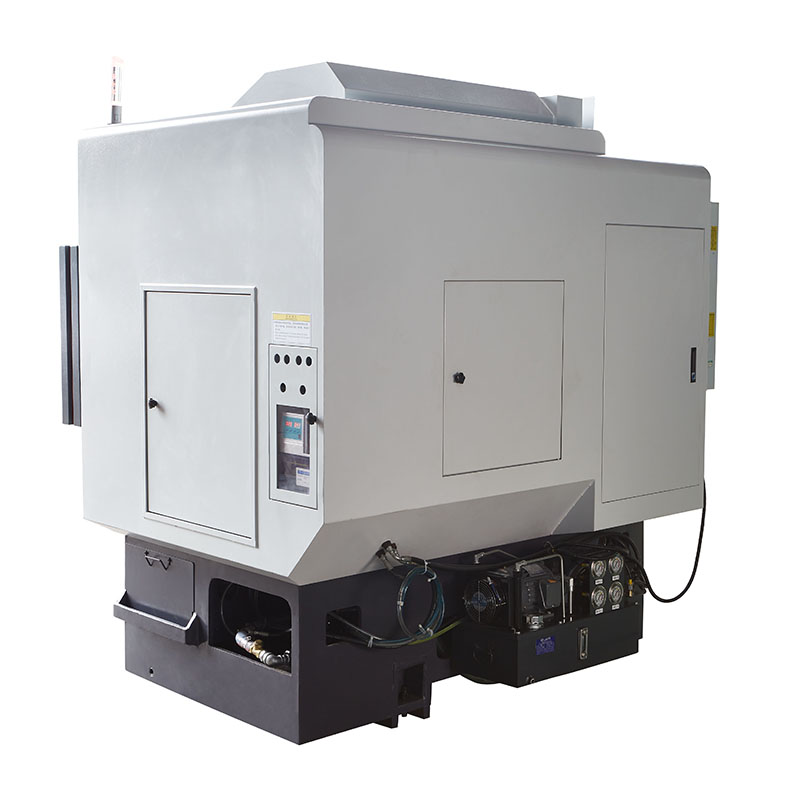

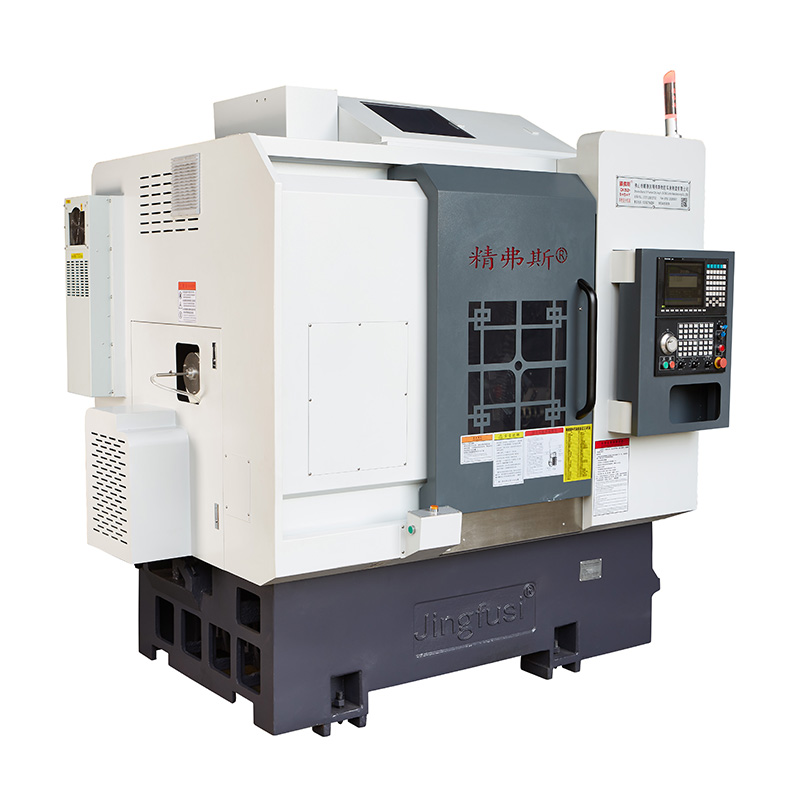

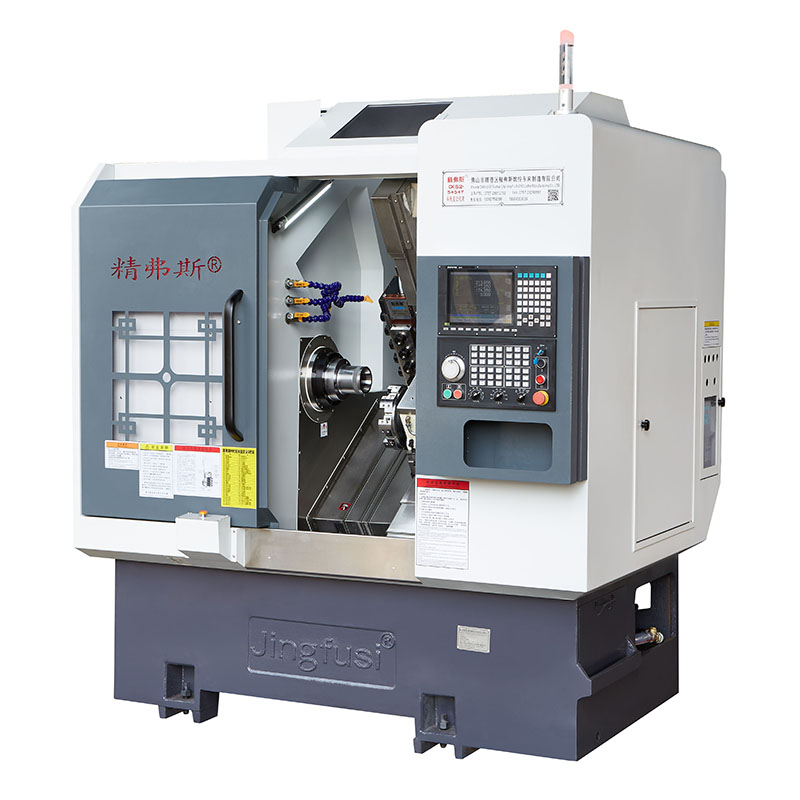

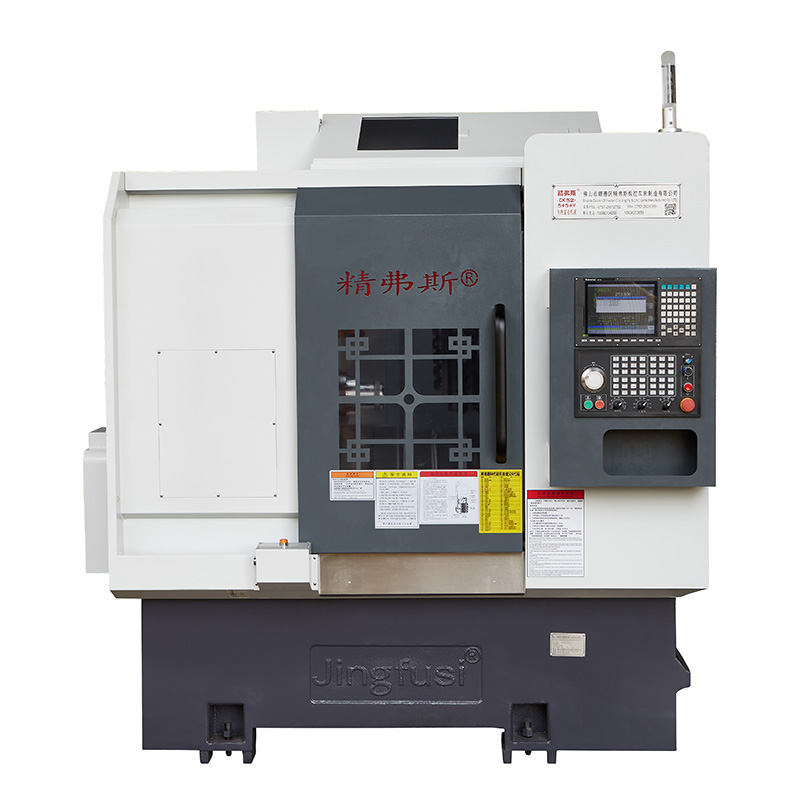

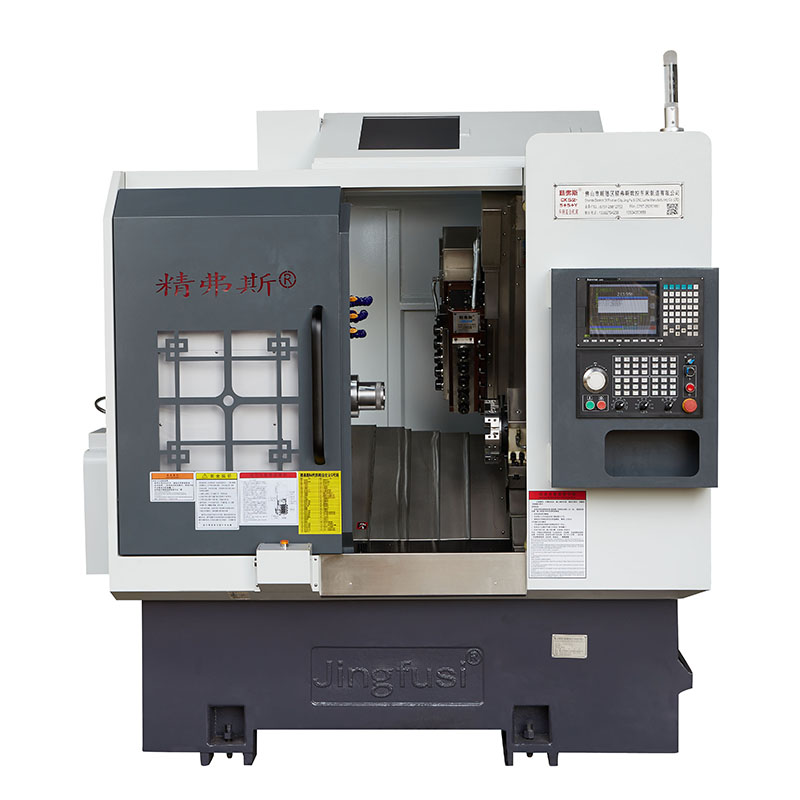

Turret Conversus et Milling Combinatae quaevis

Jingfusi® Turret mercari potes Conversi et Milling Machina coniuncta cum fiducia a nobis. Collaborare tecum cupimus, et, si quas habes quaestiones vel ulteriores notitias requiras, nobis contingere non dubitas. Respondebimus confestim tuis inquisitionibus.

Model:CK46-5+5+Y

Mitte Inquisitionem

depictio producti

Ut opificem professionalem, volumus tibi dare optimum Turret Conversi et Milling Machina coniuncta. Et offeremus tibi optimam post venditionem servitii et opportunam traditionem.

Product Details

Parameter List

item	content	unitas	CK46-5+5+Y	CK52-5+5+Y
dispensando scope	Super lectum validam	mm	Ø 500
	Maximum vertentis circuli longitudinis	mm	320
	Maxime talea diameter	mm	45	Ø 51 ~ 55
axis principalem	Maximum fusum celeritatem	rpm	6000 (set to 4000)	4500 (set to 3500)
	Genus fusum caput		A2-5	A2-6
	Fusum per foramen diametri	mm	Ø 56	Ø 66
pascere	X / Z / Y maximum ictum axis	mm	800/470/310
	Maxime ieiunium motus X / Z / Y axis	m/min	24 (Ponere 18)/24 (Proponere 18)/15
	X/Z/Y axis stupra virga	mm	32/32/25
	X/Z/Y axis rail	mm	35/35/25
cultrum turrim	Octo statione turris	PCS'	8 stationes instrui possunt duplici ferramento detentores foraminis, ad libitum cum 12 stationibus
Potestas capitis	Caput instrumentum potentiae formam tenens		ER25
	Maximam celeritatem virtutis caput	rpm	6000 (set ad 4000), communiter adhiberi potest ad res emendas ex 4000
	Maximum institutionem exercendis et milling capitis diametri	mm	16
	Spatium inter potentiam et hastile caput	mm	65
electrica machinamenta	Pelagus motricium potentia / torque	KW/Nm	7.5 KW/47.75NM, ad libitum 11KW/70.03Nm partium ferri cum capacitate 80 et supra
	X/Z/Y axis motor potentia/torque	KW/Nm	Yaskawa 1.8KW/11.5Nm. Libitum novum generationis 2.4 KW/rated 11.5Nm
	X/Z potentia motor potentia caput / torque	KW/Nm	2.4 KW/11.5NM
	Maximam celeritatem virtutis motricium	rpm	5000
alius	Fusum positioning fregit fabrica		hydrau pressura
	lecto inclinatione	°	35°
	Cultrum tabulae longitudinis X latitudinem	mm	700X290
	Apparatus instrumentum longitudinis X latitudinis X altitudo	mm	2200X1580X2000
	Pondus totius machinae	KG	3430
	Summa potentia	kw	13
	Mediocris potentia consummatio	kw/h*	2

Machina tool Sagaciter

Apparatus accurate, Jingfus vexillum factor
Maior test item	Schematic diagram	Factory vexillum


Fusum radialis pulsu		Deprehendere runout exterioris pyramidis	0.0035


X-axis repetere situ		Deprehendere iteratae positionis X-axis. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


Z-axis repetere situ		Detege positiones repetitas in Z axe. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.003


Y-axis repeat situ		Detege positiones repetitas in Y axe. Nota: Primum praedicere de 50 temporibus, ut error machinae frigidae et machinae calidae defigendo, et deinde positionis repetitae deprehendas.	0.004


C axis repetere situ		Repositionem detegere in fixo puncto C-axis, nota: primum praedicere circiter 50 tempora, ut errorem machinae frigidae et machinae calidae defigendo, deinde positionis repetitae deprehendas.	XX arcus seconds


C axis situ gyratorius		Locum temere deprehendere subtiliter de C-axis, nota: primum praedicere de 50 temporibus, ut errorem machinae frigidae et machinae calidae defigendo, deinde occasus repetitos coerceas.	LXXII arcus seconds


Potestas capitis clamping pulsus		Conus ictum	0.015

Potestas capitis clamping pulsus		Plausu verberans	0.01

Si mos mos ISO vel VD1 accurate ipsius X/Z/Y axem probare vult, tempore contractus scribendi definietur. Emptorem probare debet hoc item simul initialis acceptionis Jingfusi Factory.
